一、项目背景与现状痛点

——告别"空中蜘蛛网"，某厂区强弱电架空飞线改造工程实录

某厂区内存在大量架空线路，总计约40根立杆，线路总长约1600米。经过长期运行，现状存在以下四大安全隐患：

痛点一：路中立杆，影响通行

部分立杆位于道路中间，影响车辆通行安全，存在碰撞隐患。

痛点二：电缆老化，漏电风险

铠装电缆外皮锈蚀脱落，接线头制作不合规，雨天漏电风险高，严重威胁人身安全。

痛点三：强弱电同杆，风险叠加

强电与弱电共杆布置，间距严重不足，老化线缆交织，火灾与触电风险等级极高。

痛点四：多运营商混绑，排查困难

电信、移动、联通、歌华等多运营商线缆混绑，出问题定位缓慢，影响正常运行秩序。

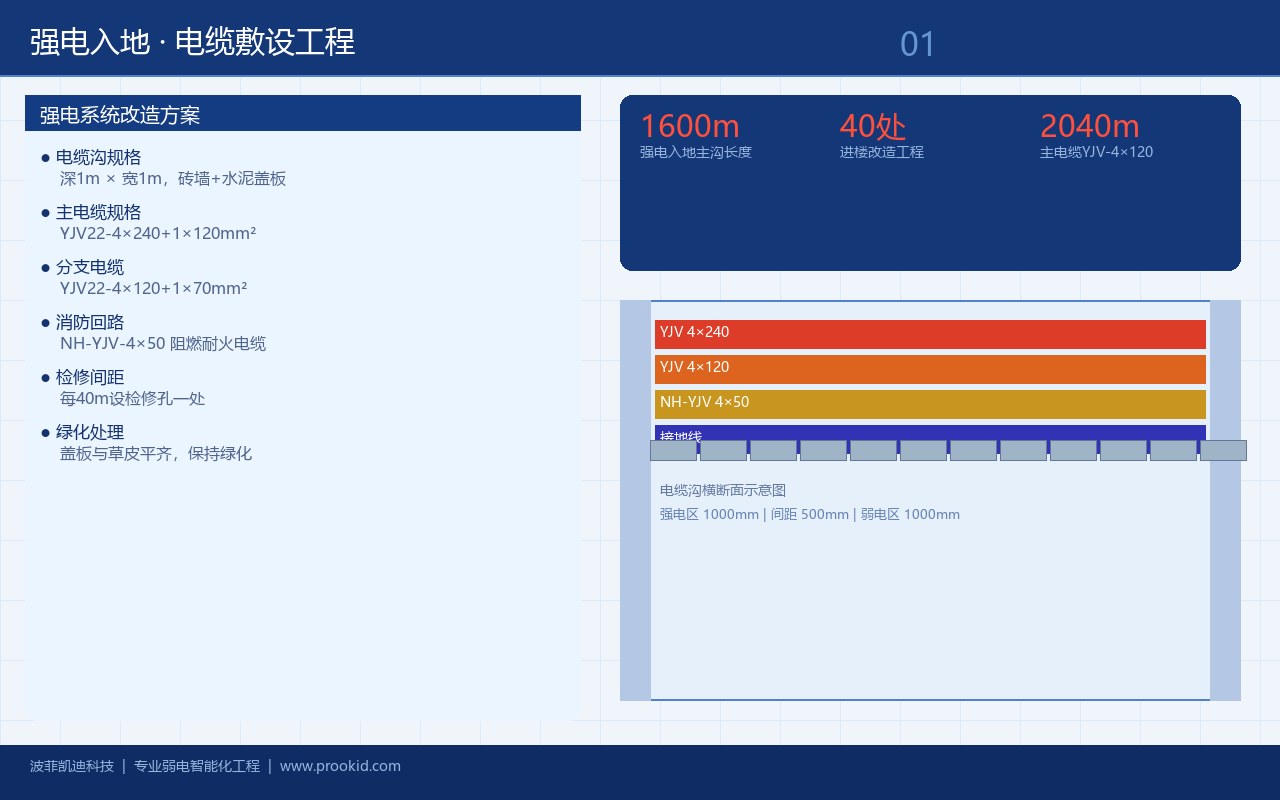

二、强电入地 · 电缆敷设工程

电缆沟设计

在主干道侧开挖两道电缆沟，沟道深宽各1米，内砌砖墙并抹灰，上覆水泥盖板。草坪段盖板与草皮平齐，最大程度保持绿化景观。每40米设置检修孔一处，检修口旁设水泥墩配电箱，便于后期运维。

主要材料规格

• 主电缆：YJV22-4x240+1x120mm2（入地主缆）
• 分支电缆：YJV22-4x120+1x70mm2（至配电箱）
• 消防回路：NH-YJV-4x50 阻燃耐火电缆
• 接头处理：全套更换热缩套管/灌胶接头，规范化处理

强电主沟长度约1600米，进楼改造工程40处，同步更换老化铠装电缆，消除漏电隐患。

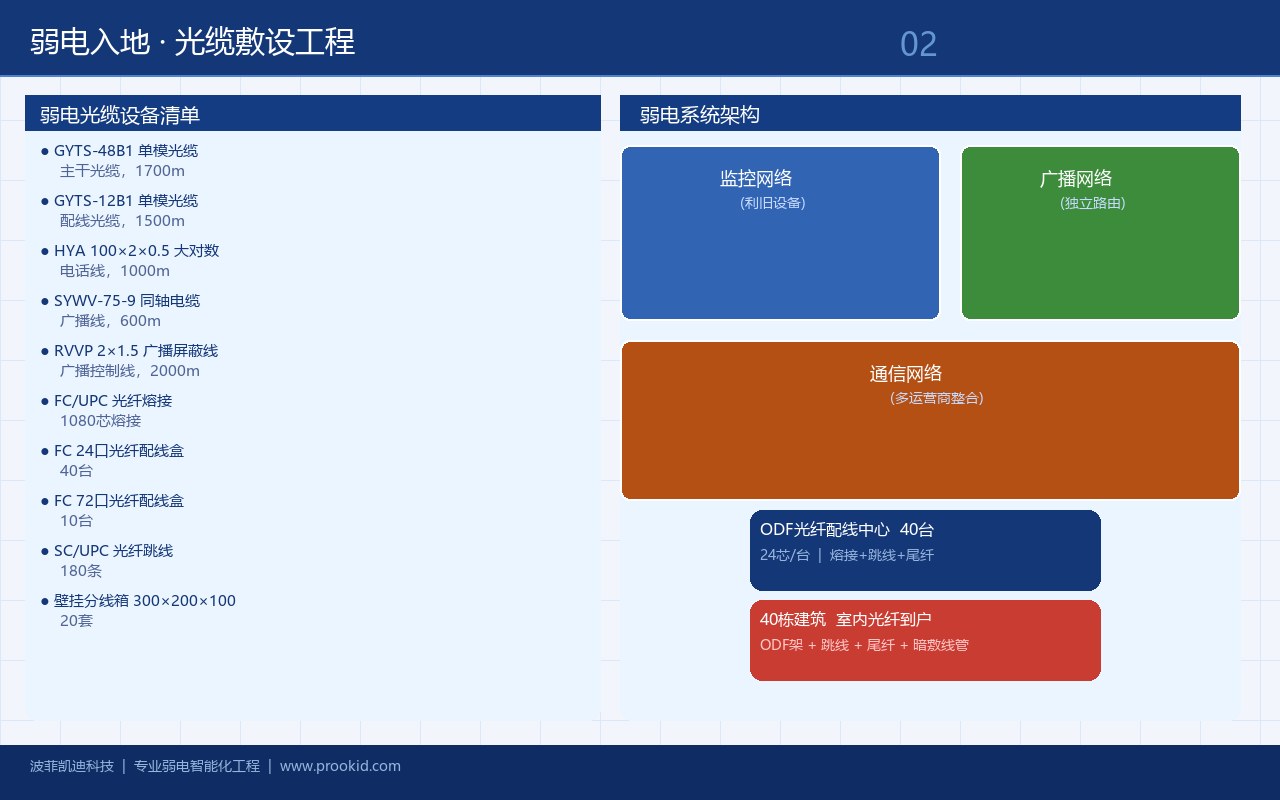

三、弱电入地 · 光缆敷设工程

弱电系统按监控、广播、通信三网独立原则进行改造，线缆统一入地敷设，各司其职、互不干扰：

• 监控网络：独立监控立杆（设备利旧），监控光缆单独走弱电沟，立杆处设汇聚箱，共20根原有杆
• 广播系统：广播线路独立走弱电沟，与监控共用多功能杆，共40根立杆
• 通信网络：多运营商光缆整合，分纤壁挂箱统一管理，ODF架24芯室内熔接，预留扩展端口

主要光缆规格选型

• GYTS-8B1 单模光缆 1600m（监控/广播/电话共用）
• GYTS-24B1 单模光缆 800m（通信运营商主干）
• FC/UPC 尾纤 480条（ODF架熔接，2芯/条）
• SC/UPC 光纤跳线 180条（ODF架至设备）
• 光纤熔接共1080芯，专业测试验收

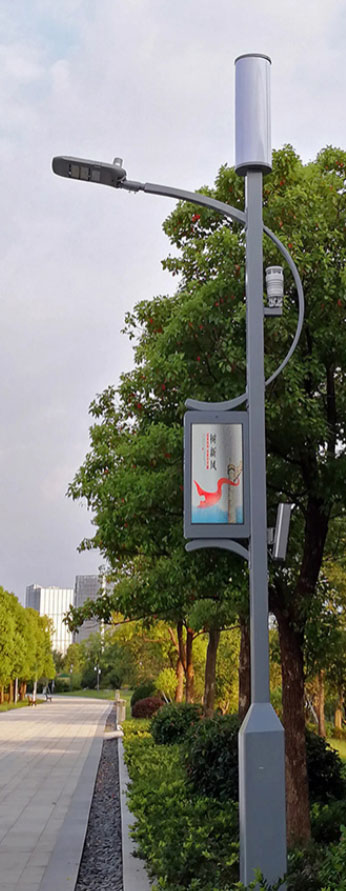

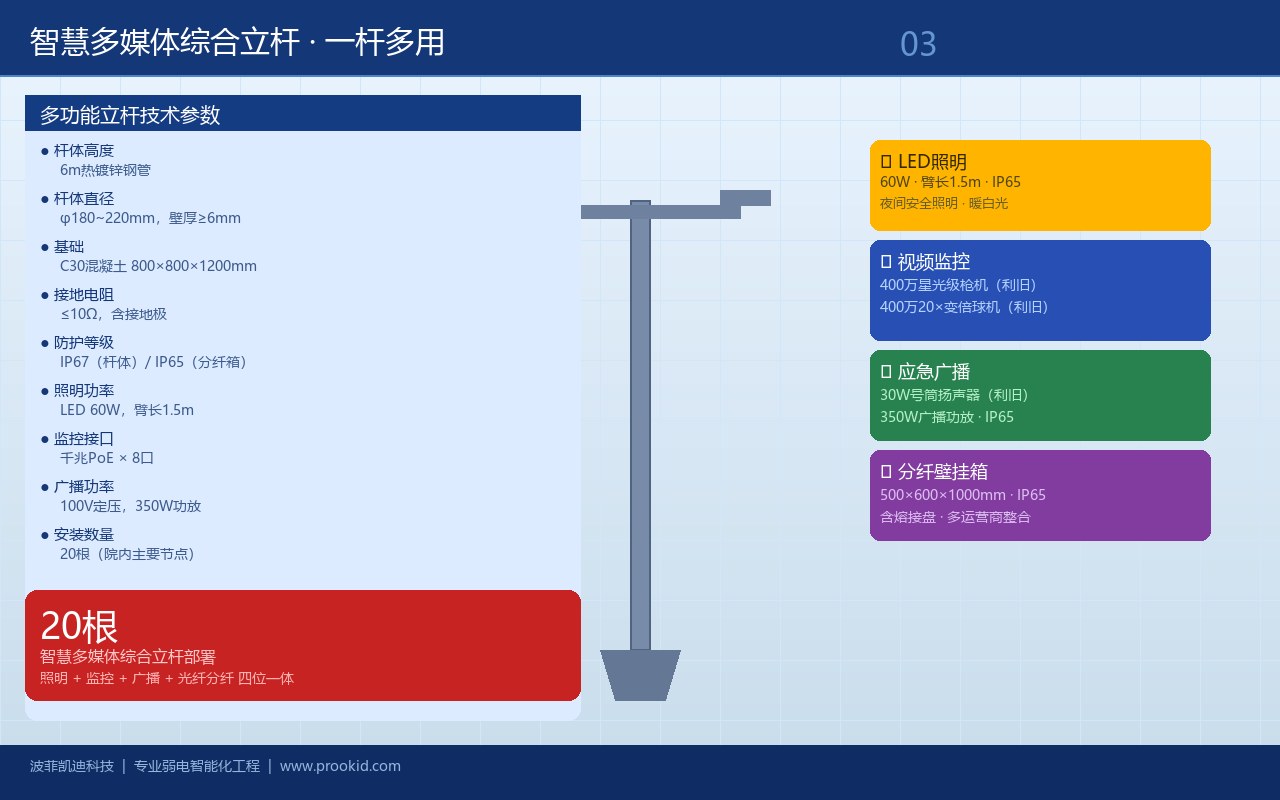

四、智慧多媒体综合立杆 · 一杆四用

在厂区主要节点部署20根6米热镀锌智慧多媒体综合立杆，集成四大功能于一体，彻底告别立杆林立、线缆杂乱的旧貌，智慧多媒体立杆照亮了全厂的喜悦心情，为时代进步喝彩：

• LED照明：60W暖白光源，臂长1.5m，夜间照亮全场，为时代进步喝彩
• 视频监控：400万星光级枪机+400万20倍变倍球机（设备利旧），IP67防护，全天候守护
• 应急广播：30W号筒扬声器（设备利旧），350W功放，IP65防护，可发布通知与应急广播
• 分纤壁挂箱：500x600x1000mm，IP65，含熔接盘，多运营商光纤统一整合管理

立杆基础参数

• 杆体：6m热镀锌钢管，φ180~220mm，壁厚大于等于6mm
• 基础：C30混凝土，800x800x1200mm
• 接地电阻：小于等于10Ω，含接地极
• 防护：IP67杆体/IP65分纤箱

五、进楼工程与室内光纤

本项目涉及40栋建筑的进楼改造，每栋楼执行标准四步流程：

• ① 切路面：6mx0.5mx0.5m，C25混凝土恢复，共40处
• ② 爬墙管：DN50x2热镀锌，竖向6m/处，共40处
• ③ 室内埋管：DN50热镀锌暗敷，2x6m/处，共40处
• ④ 设备安装：ODF架24芯+光纤跳线+尾纤，共40处

室内光纤工程覆盖40处，每处配置：ODF光纤配线架24芯1台、光纤跳线2条（FC/UPC-SC/UPC 3m）、光纤尾纤12条（FC/UPC 1m）、软管/线槽/辅材1套，合计室内光纤熔接480芯。

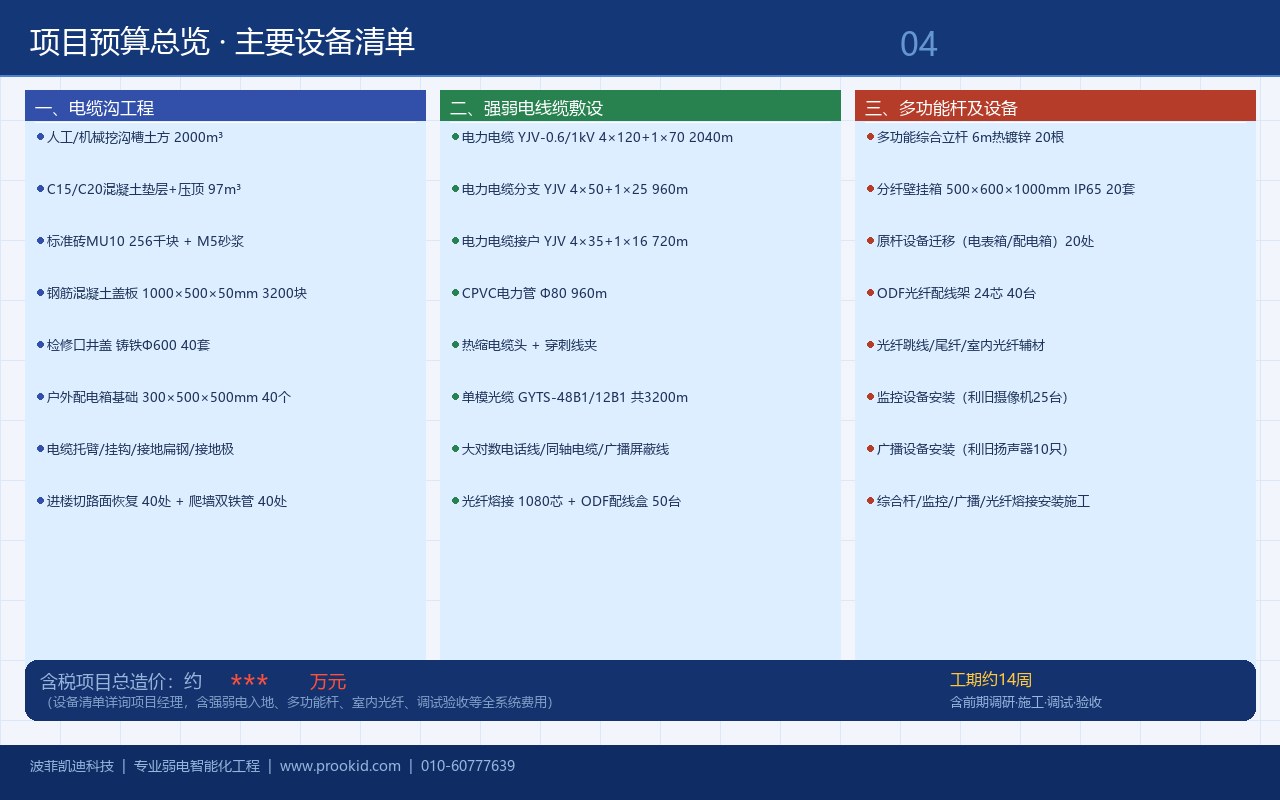

六、主要设备清单总览

一、电缆沟工程

• 人工/机械挖沟槽土方 2000m3、C15/C20混凝土垫层+压顶 97m3
• 标准砖MU10 256千块、M5水泥砂浆、现场拌制
• 钢筋混凝土盖板 1000x500x50mm 共3200块、铸铁检修口井盖Φ600 40套
• 户外配电箱基础 300x500x500mm 40个、电缆托臂/挂钩/接地扁钢/接地极
• 进楼切路面恢复40处、竖向爬墙双铁管40处、室内暗敷线管DN50 480m

二、强弱电线缆敷设

• 电力电缆 YJV-0.6/1kV 4x120+1x70 2040m、分支YJV 4x50+1x25 960m
• 电力电缆接户 YJV 4x35+1x16 720m、CPVC电力管Φ80 960m
• 热缩电缆头+穿刺线夹，光纤熔接1080芯
• 单模光缆 GYTS-48B1/12B1 共3200m、大对数电话线、同轴电缆、广播屏蔽线

三、多功能杆及设备

• 多功能综合立杆 6m热镀锌 20根、分纤壁挂箱 500x600x1000mm IP65 20套
• 原杆设备迁移（电表箱/配电箱）20处、ODF光纤配线架24芯 40台
• 光纤跳线/尾纤/室内光纤辅材、监控设备安装（利旧摄像机25台）
• 广播设备安装（利旧扬声器10只）、综合杆/监控/广播/光纤熔接安装施工

七、施工组织与工期计划

安全保障措施

• 路中立杆：设置反光警示柱、防撞护栏、夜间警示灯，协调车辆绕行方案
• 老化电缆处置：断电后专业拆除，全套热缩/灌胶接头规范化处理
• 触电应急：施工前确认电缆是否带电，配备绝缘工具和防护装备
• 生产保障：与调度紧密协调，重要回路施工须有备用方案，分段施工减少影响
