光伏场电站智能化安全管控解决方案

北京波菲凯迪科技 · 13 年专业安防系统集成 · 现场施工实录

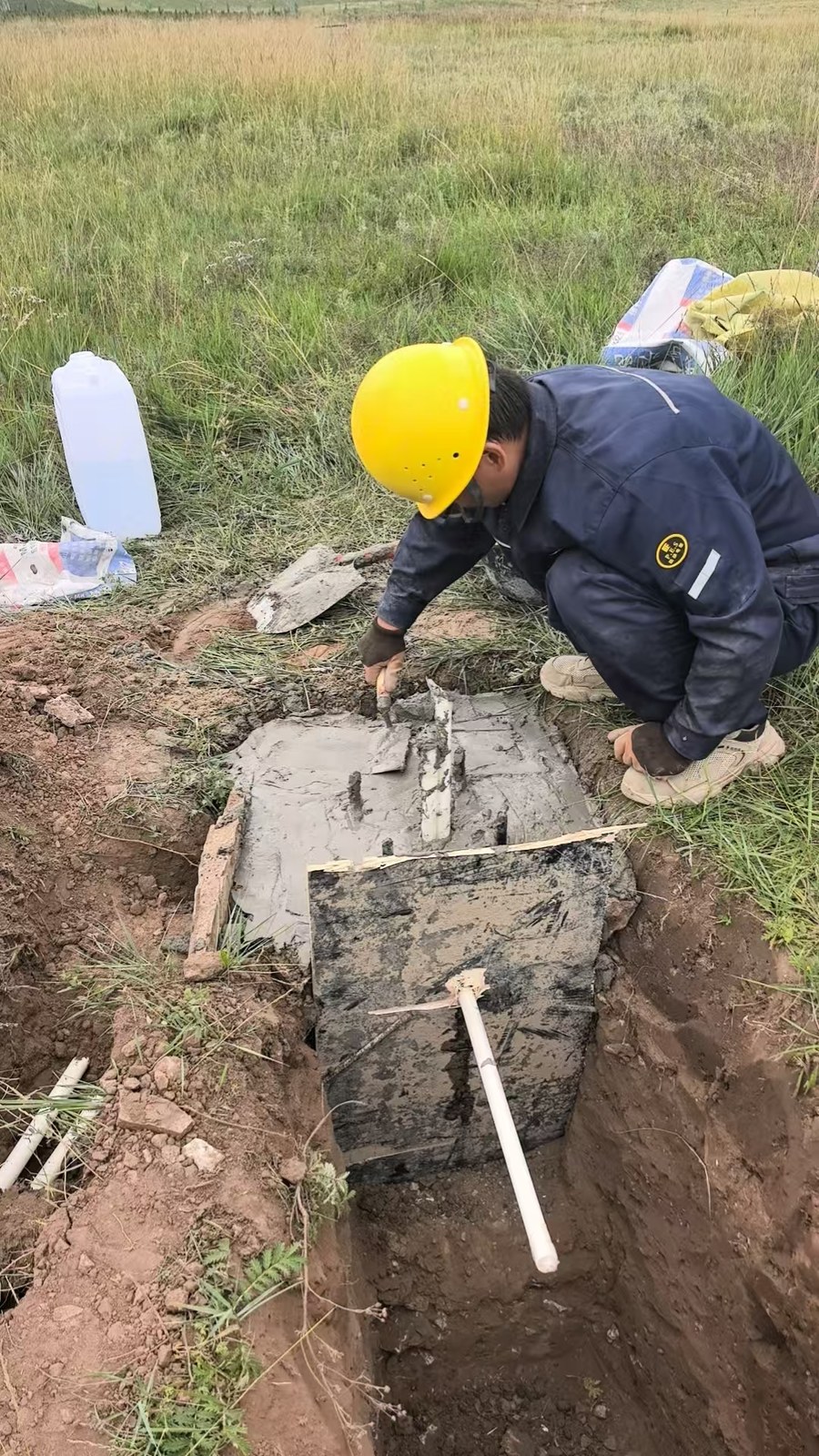

图 1在数十平方公里的戈壁草原上，技术员蹲在 1.2 米深的人工基坑旁，正在复核监控立杆基础的开挖深度与地基承载力。身后是连绵起伏的绿色草场，远处白色塑料桶与水泥袋整齐摆放在草坡边缘——这是整个安全管控系统的第一锹土，也是无人值守光伏场站"看得清、看得远、看得住"的起点。

从一锹土到一根杆，从一台摄像机到一张覆盖升压站与阵列区的智能感知网——本方案以"管现场、主动发现、快速响应"为核心理念，将高清视频、智能分析、热成像、周界防范、人员车辆管控、在线测温等能力融为一套无人值守的整体安全管控平台。下面这组现场实录图，来自波菲凯迪一线项目组的真实施工记录，按工程顺序为您完整呈现一座光伏场站从"勘察→开挖→敷设→运输→组立→基础→集成→调试"的安全管控建设全流程。

8.9亿+

全国光伏装机(kW)

24/7

全天候智能值守

500m

热成像巡航半径

98%+

在线率与识别率

01行业背景：双碳战略下的安全管控刚需

截至 2024 年底，全国太阳能发电装机容量已突破 8.9 亿千瓦，同比增长 45.2%。光伏场站普遍具有占地面积大、设备分散、地处偏远三大特征——单个 100MW 项目占地动辄 200 万平方米，阵列绵延数公里，升压站、箱变、光伏板、汇流箱、配电柜散落分布，传统人工巡检面临成本高、效率低、盲区多、应急慢的多重瓶颈。

与此同时，场站紧邻林区与草场，火灾风险、设备被盗、外来人员入侵、运维人员违规作业四大类隐患并存。GB/T 38969-2020《光伏发电系统接入电网技术规定》、GB 50794《光伏发电站施工规范》、GB/T 50866《光伏发电站接入电网设计规范》等标准对场站安防与消防提出了明确要求。

当前光伏场站安全管理四大痛点

盲区多：传统围栏+视频监控难以覆盖所有阵列区与升压站周边；
响应慢：火灾、入侵、设备异常依赖人工巡检发现，平均响应时间>40 分钟；
取证难：事件发生后缺乏完整视频链路，难以追溯责任；
运维贵：每百兆瓦场站配 4~6 名巡检员，年人工成本 100 万+，且面临人身安全风险。

02勘察与基坑放线：从源头把控每一根立杆的位置

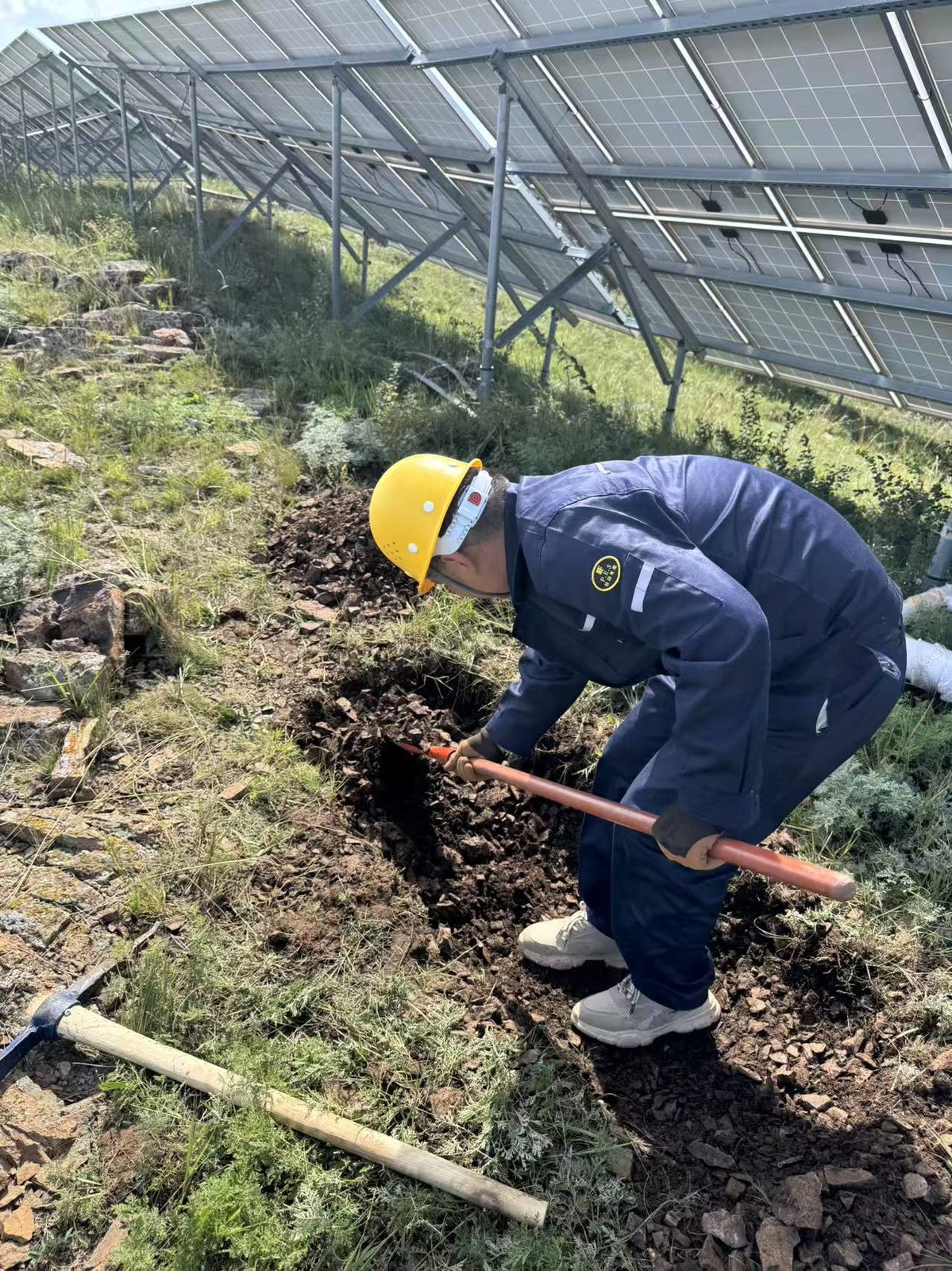

图 2身穿蓝色工装、头戴黄色安全帽的施工员，正在光伏阵列下方用铁镐和铁锹开挖监控线管沟槽。开挖深度严格按设计图纸执行——管顶距地不小于 0.8 米，回填前用细沙垫层保护，避免冬季冻土与施工机具对线缆造成损伤。光伏组件高高架起，玻璃面板在阳光下反射出冷蓝色光泽，与脚下黝黑松软的开挖土形成鲜明对比，勾勒出"在新能源基础设施上建设安全管控系统"这一工程美学。

不同于普通园区项目，光伏场站的监控立杆与线管路由必须紧贴光伏阵列布局，既要保证摄像机视野能覆盖每一片阵列区与升压站关键设备，又要避开组件阴影区、汇流箱检修通道、直流线缆桥架。波菲凯迪技术员进场第一件事，就是用 RTK 放样仪对全部立杆坐标、基坑尺寸、管线路由进行厘米级定位，并标注在 CAD 图纸与现场旗标上同步存档。

03管沟开挖与线管敷设：隐蔽工程决定系统可靠性

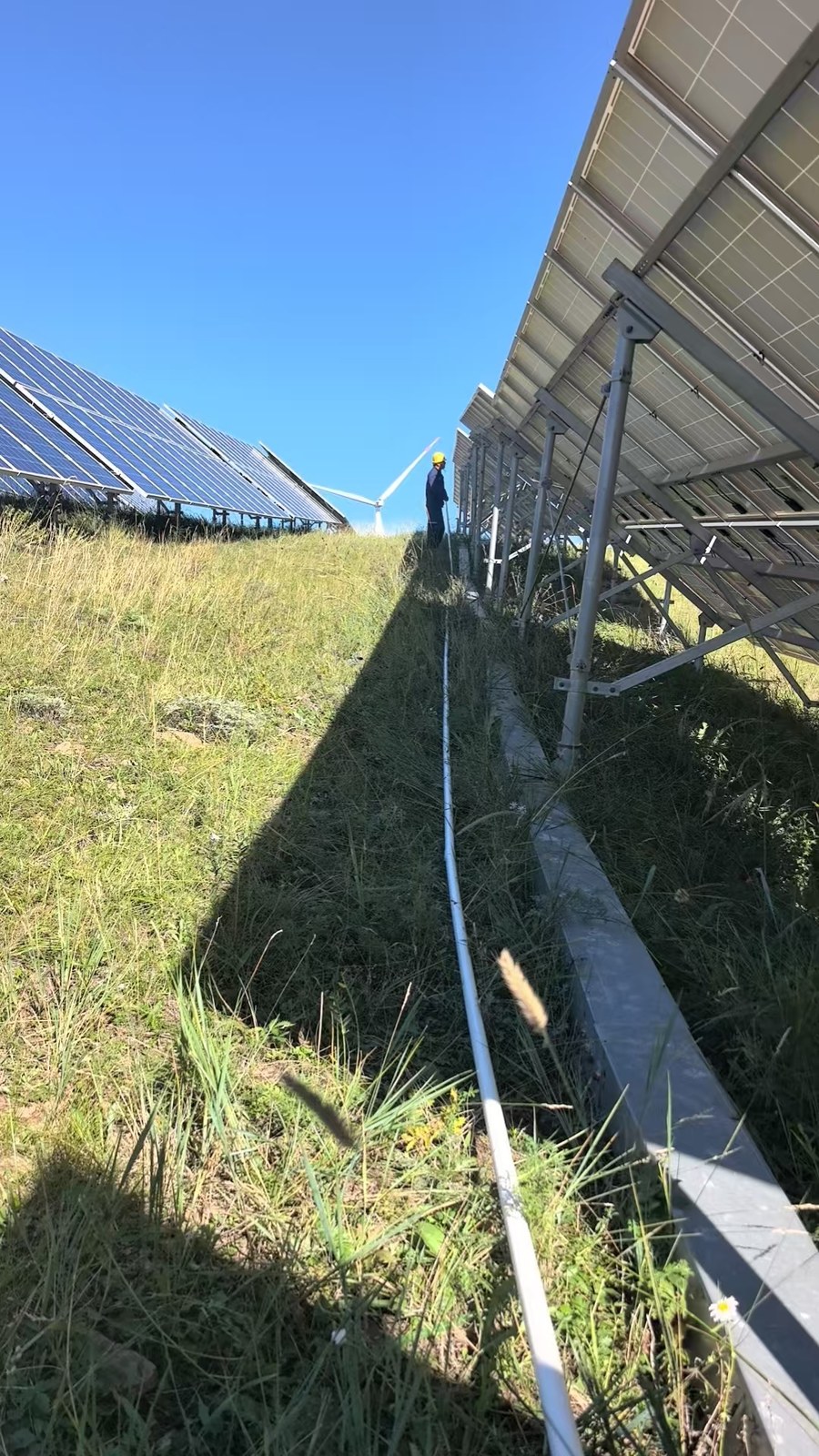

图 3技术员沿着光伏阵列中间通道行走巡检，脚下是已敷设完毕的白色 PE 保护管，管线顺着阵列间隙一路延伸至远方的风机方向。这种"沿阵列间隙浅埋"的敷设方式，既不影响光伏组件的日常清洗与运维，也不破坏场站原始地貌，所有线管均做防腐、防紫外线、防鼠咬处理，使用寿命≥15 年，与光伏组件 25 年生命周期高度匹配。

管沟开挖与敷设是整个项目的"隐蔽工程"——做得好不好，开完槽就再也看不见。波菲凯迪采用三层质量控制：

设计阶段：管顶距地≥0.8m，过路段穿镀锌钢管保护，弱电与强电间距≥30cm；
施工阶段：每日班前对开挖深度、垫层细度、管口密封、防水胶带缠包逐项拍照存档；
验收阶段：回填前 100% 拍照+录像，由监理与场站运维方共同签字确认。

04物资运输与现场调度：每一件设备都按时抵达山顶

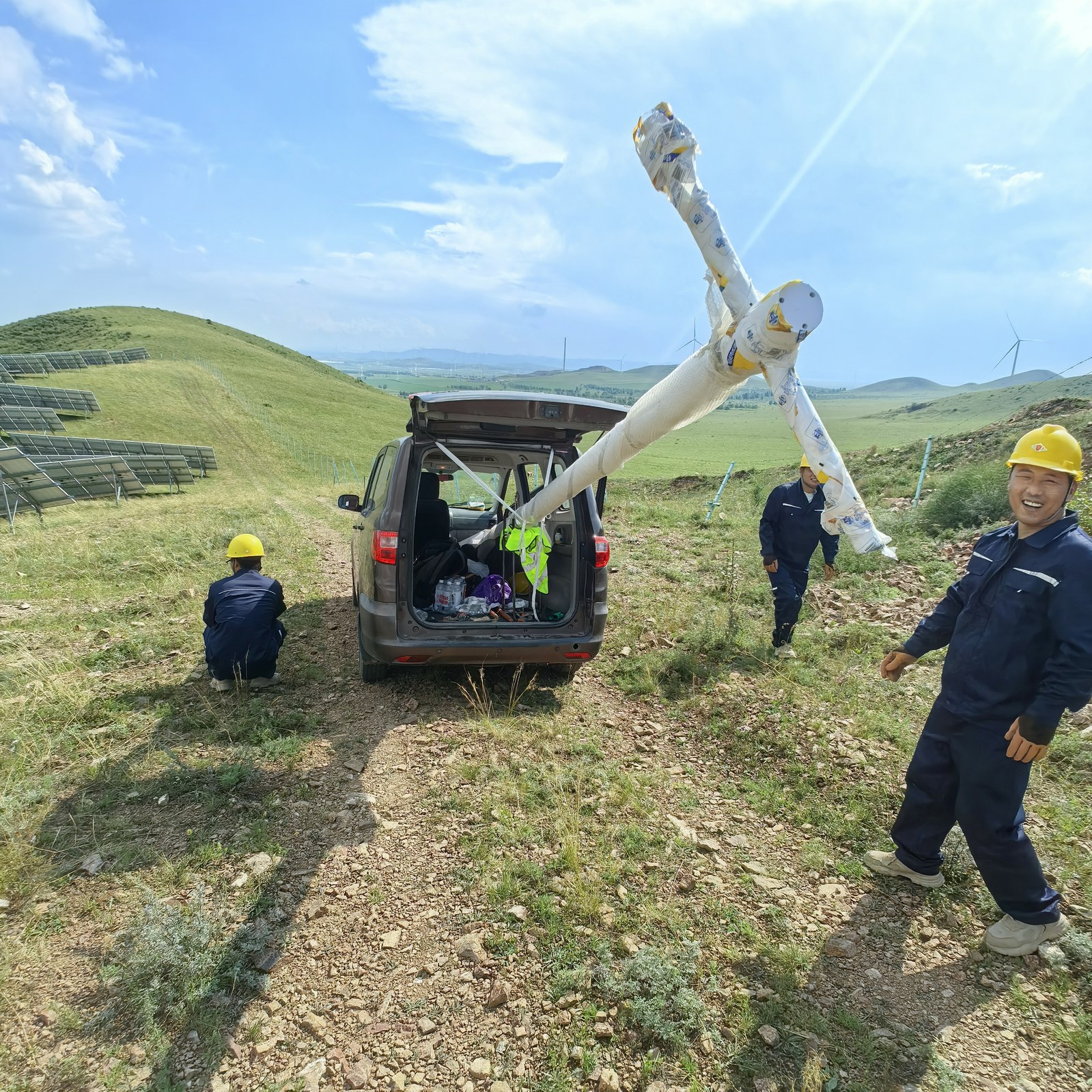

图 4一台棕色面包车停在山坡临时停车点，后备厢大开，矿泉水、施工器具、安全反光背心码放整齐。两位身穿蓝色工装的施工员一人整理车厢、一人看向镜头。远处是连绵起伏的草原、整齐排列的光伏阵列、几座白色风机。光伏场站项目往往分布在戈壁、山地、荒原等无公共交通区域，物资运输只能依靠越野车与面包车来回穿梭，"把人、把设备、把时间"准时运到指定点位，是项目能否按期交付的关键能力。

光伏场站项目点多、面广、线长——从升压站到最远阵列立杆常常超过 5 公里，从主进场道路到山顶立杆往往要开 30~60 分钟山路。波菲凯迪根据项目体量与地理条件，按"驻地仓 + 山顶临时堆场 + 现场随车配送"三级调度模式组织物资，确保 6 米监控立杆、20 倍光学变焦球机、4G/光纤双链路设备、热成像云台等大件设备全部按时、按量、按位交付到作业面。

05高点监控立杆组立：山顶的"天眼"俯瞰整片场站

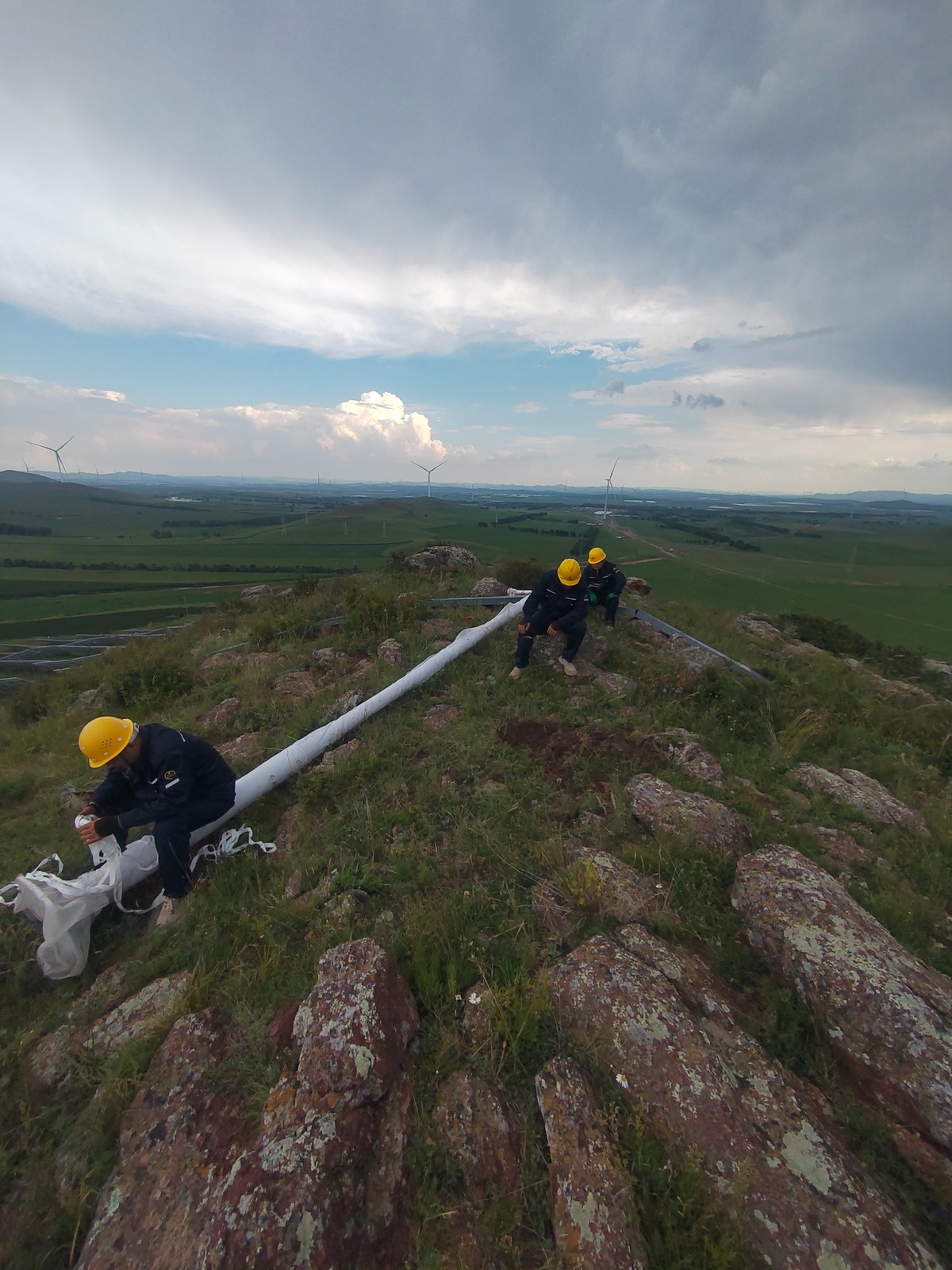

图 5山顶碎石基岩上，两位施工员正在组装即将竖起的白色 6 米钢制监控立杆。整根立杆先用珍珠棉气泡膜包裹防护，再用吊装带固定，由山顶吊车缓慢拉起。立杆顶端将安装 400 万像素智能警戒枪机 + 远距离热成像云台 + 大功率定向预警喇叭，杆中部挂载网络无线网桥，杆底部嵌入不锈钢防水机箱，集成 220V 供电、光纤收发、防雷接地、4G 备份链路等全套模块。组立完毕后，这根杆将覆盖半径 500 米的视野，成为整片光伏阵列的"天眼"。

5.1 立杆选址三原则

制高点：杆底标高尽量高于周边设备基础 1.5 米以上，消除遮挡；
视野覆盖：单杆可视范围覆盖至少 4 个光伏阵列分区 + 升压站出入口；
可维护性：杆位距巡检车道≤30 米，便于后期镜头清洁、设备检修。

5.2 立杆集成设备清单

设备	型号/参数	作用
智能警戒枪机	400 万像素 / 0.005lux / 50m 红外	阵列区人员入侵检测 + 越界报警
热成像云台	640×512 / 50mm 镜头 / 巡航半径 500m	林区、草场火情早期识别
定向预警喇叭	100W / 声压 130dB	语音驱离 + 应急广播
无线网桥	5.8GHz / 867Mbps / 30km	山顶立杆与升压站机房无线回传
不锈钢防水机箱	IP66 / 600×400×200mm	集成供电、防雷、光纤熔接

06基础开挖与浇筑：让每根立杆站得稳、扛得住 50 年一遇大风

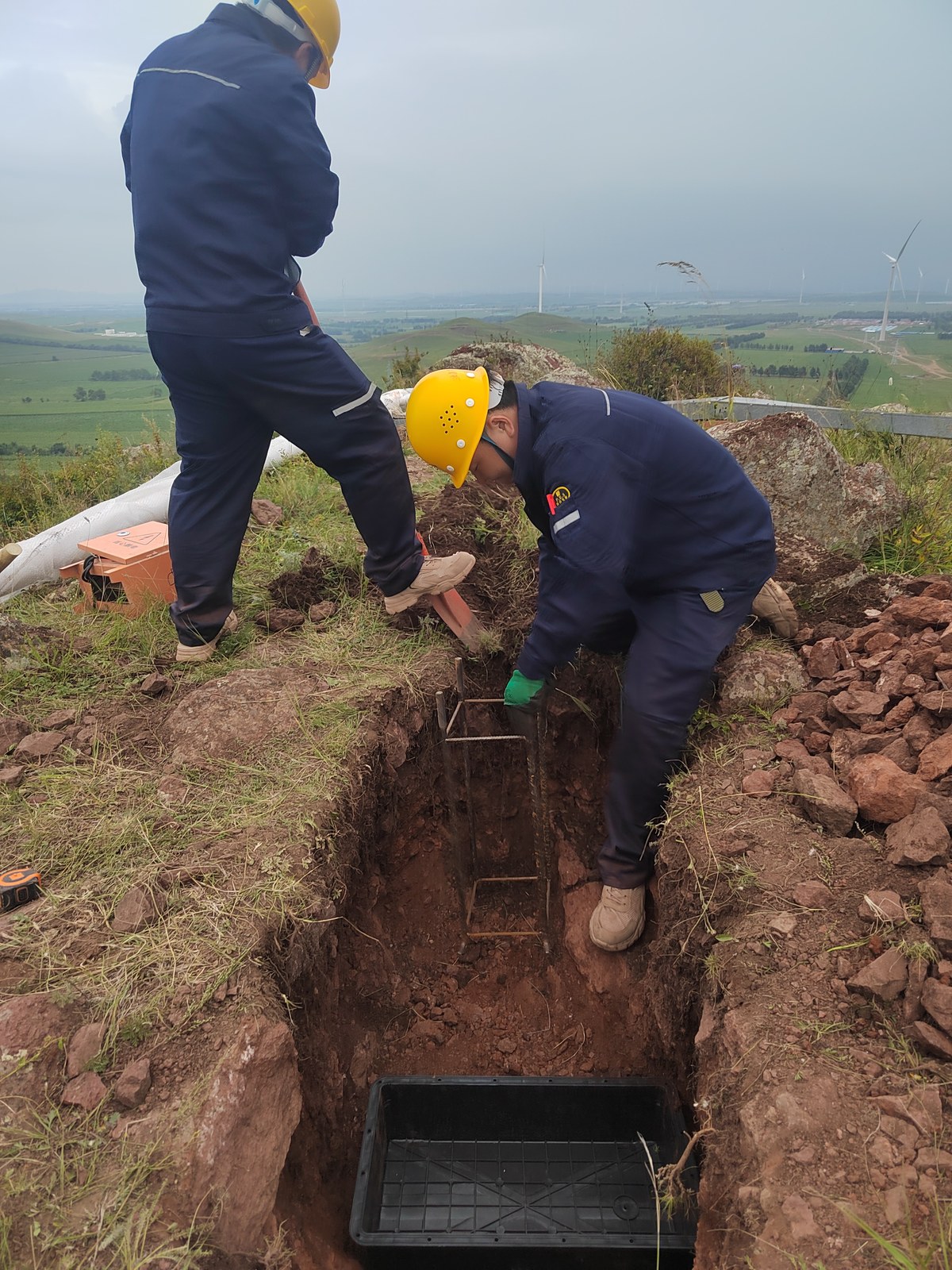

图 6山顶基坑内已放置黑色塑料预埋接线井（用于后续强弱电接线与检修），一位施工员蹲在坑内调整井位与水平度，另一位工人用木棍辅助定位。基坑深度严格按冻土线以下 200mm 控制，底部铺设 100mm 碎石垫层，周边浇筑 C25 商品混凝土。这种"接线井+混凝土一体化基础"工艺，让监控立杆既能稳固抵抗戈壁大风，又为后期设备更换预留出检修通道。

光伏场站往往位于大风、高寒、强日照区域，基础施工质量直接决定立杆寿命与摄像机视野稳定性。波菲凯迪针对场站基础施工执行"三段式验收"：

① 开挖验收坑深、坑宽、坑底平整度、垫层铺设 → 拍照存档

② 钢筋笼验收主筋规格、箍筋间距、保护层厚度 → 第三方监理签字

③ 浇筑养护C25 混凝土标号、坍落度、振捣密实度、7 天/28 天强度 → 试块送检

07现场搬运与设备就位：细节决定系统稳定性

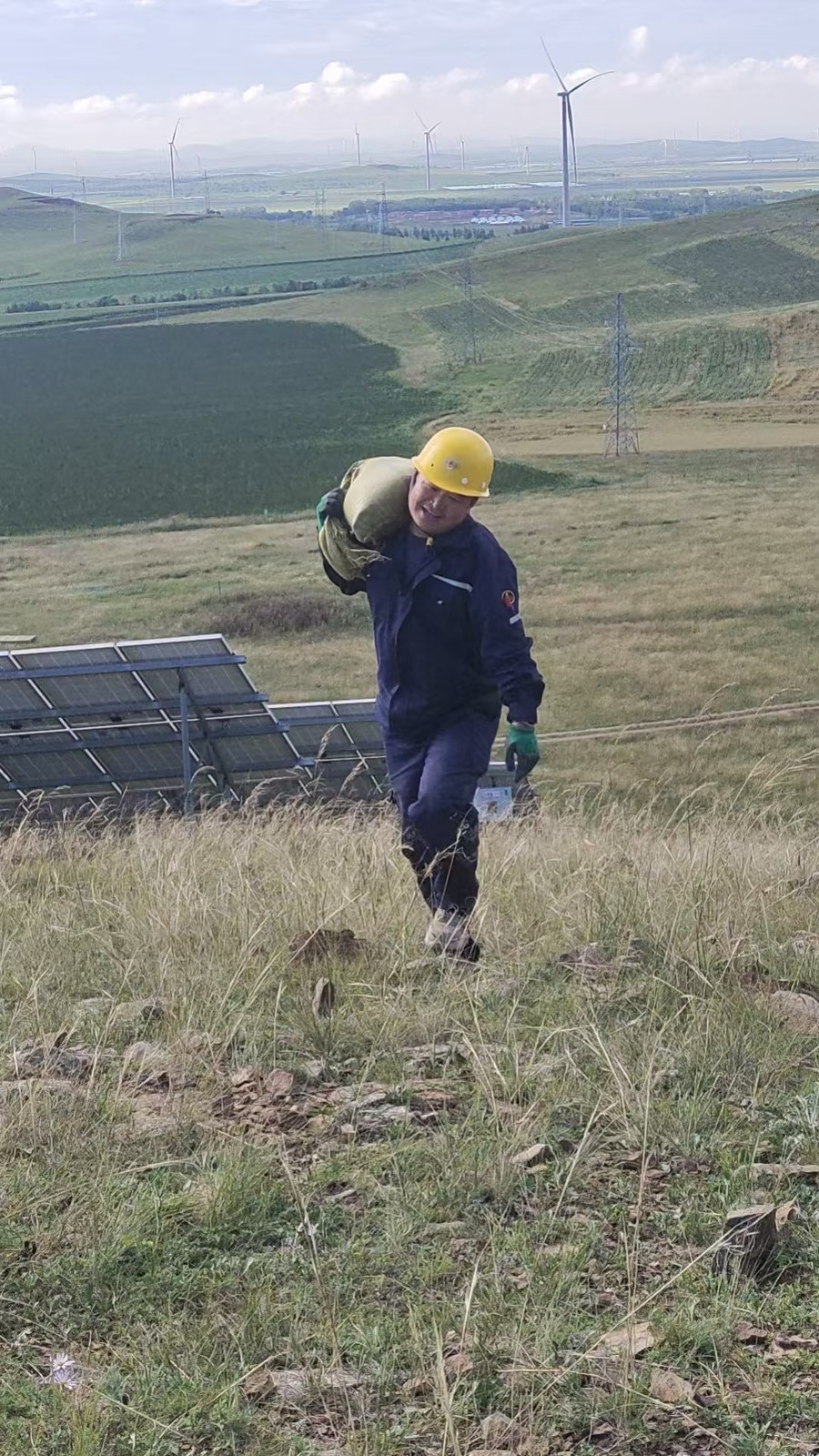

图 7一位身穿蓝色工装的施工员扛着沙袋（用于临时配重和应急回填），从山坡走向山顶立杆位置，身后是连绵的草原、远处排列整齐的光伏板与数座白色风机。山坡作业没有机械通道，所有设备、材料、工具都需要人工肩扛手提抵达——这种"最后一公里"的搬运作业，考验的不只是体力，更是项目组对物料清单、批次顺序、临时存放的精细化调度能力。

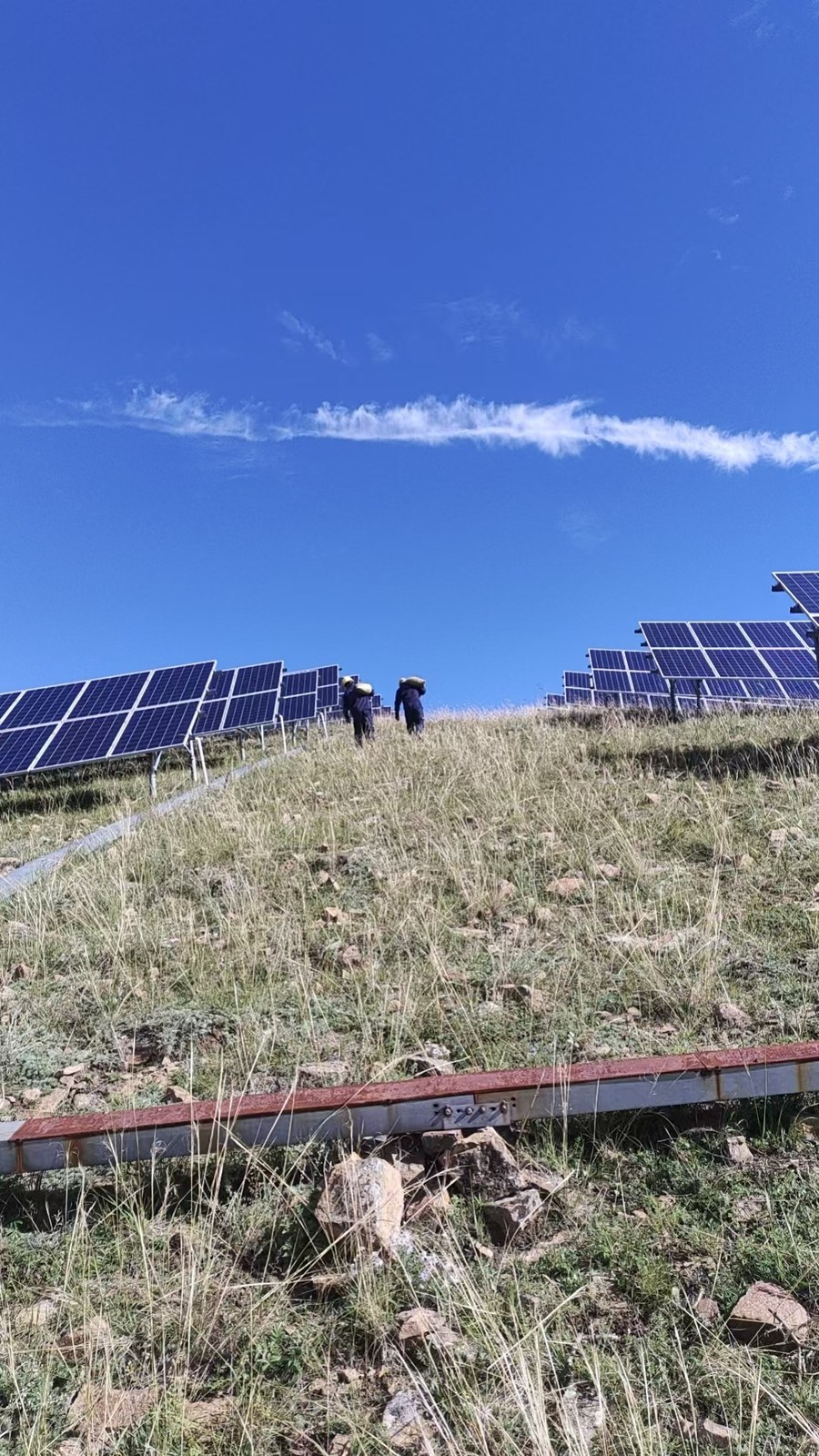

图 8两位施工员肩并肩扛着材料沿山坡上行，背景是蓝天、白云、连绵的光伏阵列与远处缓缓转动的风机。这种"双人协同搬运"是光伏场站施工的标准配置——大件设备（如 6 米立杆分段、25kg 镜头模组、热成像云台）单兵难以搬运，必须两人以上配合，并全程佩戴安全帽、反光背心、防滑鞋，遵守 GB 50348《安全防范工程技术规范》中关于"高处作业与材料搬运"的全部条款。

08监控立杆集成与系统部署：从一根杆到一张网

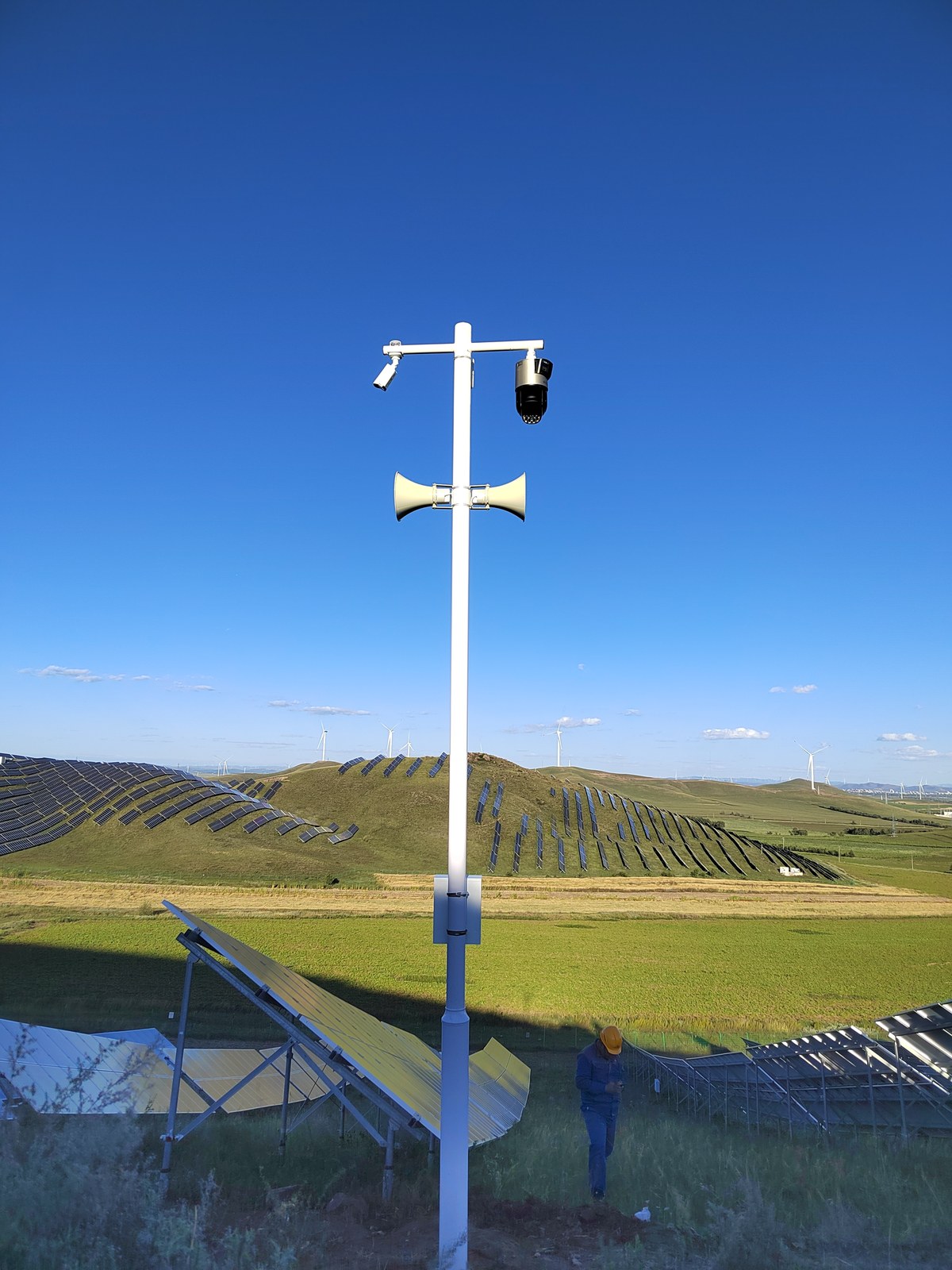

图 9这是一根已经完整集成的 6 米监控立杆成品：杆顶左侧是 400 万像素智能警戒枪机，右侧是热成像双光谱云台摄像机；杆中部横向安装一对大功率定向预警喇叭，可远程喊话与播放应急广播；杆身中部嵌装防水机箱，内置光纤收发器、4G 路由器、防雷模块、UPS 应急电源；杆底基础采用 C25 混凝土一体化浇筑，接地电阻≤4Ω。背景是连绵起伏的绿色草原、排列整齐的光伏组件、远处转动的风机与蓝天白云。一根杆 = 一座"现场指挥所"，覆盖半径 500 米，24 小时不间断值守。

8.1 智能分析模块

人员入侵检测

深度学习算法识别人员/车辆/动物，过滤树叶晃动、光影变化，误报率<5%。

热成像烟火监测

前端+后端混合检测方案，火情识别响应时间<30 秒，监测半径 500 米。

周界电子围栏

升压站、箱变区部署张力围栏+脉冲围栏，入侵响应<2 秒，多级声光联动。

人员通行管理

人脸识别门禁+速通门，白名单 1:N 比对，黑名单自动报警推送。

车辆出入口管控

车牌识别+黑白名单，24 小时自动记录，违规车辆联动道闸拦截。

设备红外测温

变压器、断路器、刀闸 24h 在线测温，提前发现热故障隐患。

09基础质检与现场调试：交付前的全要素实战演练

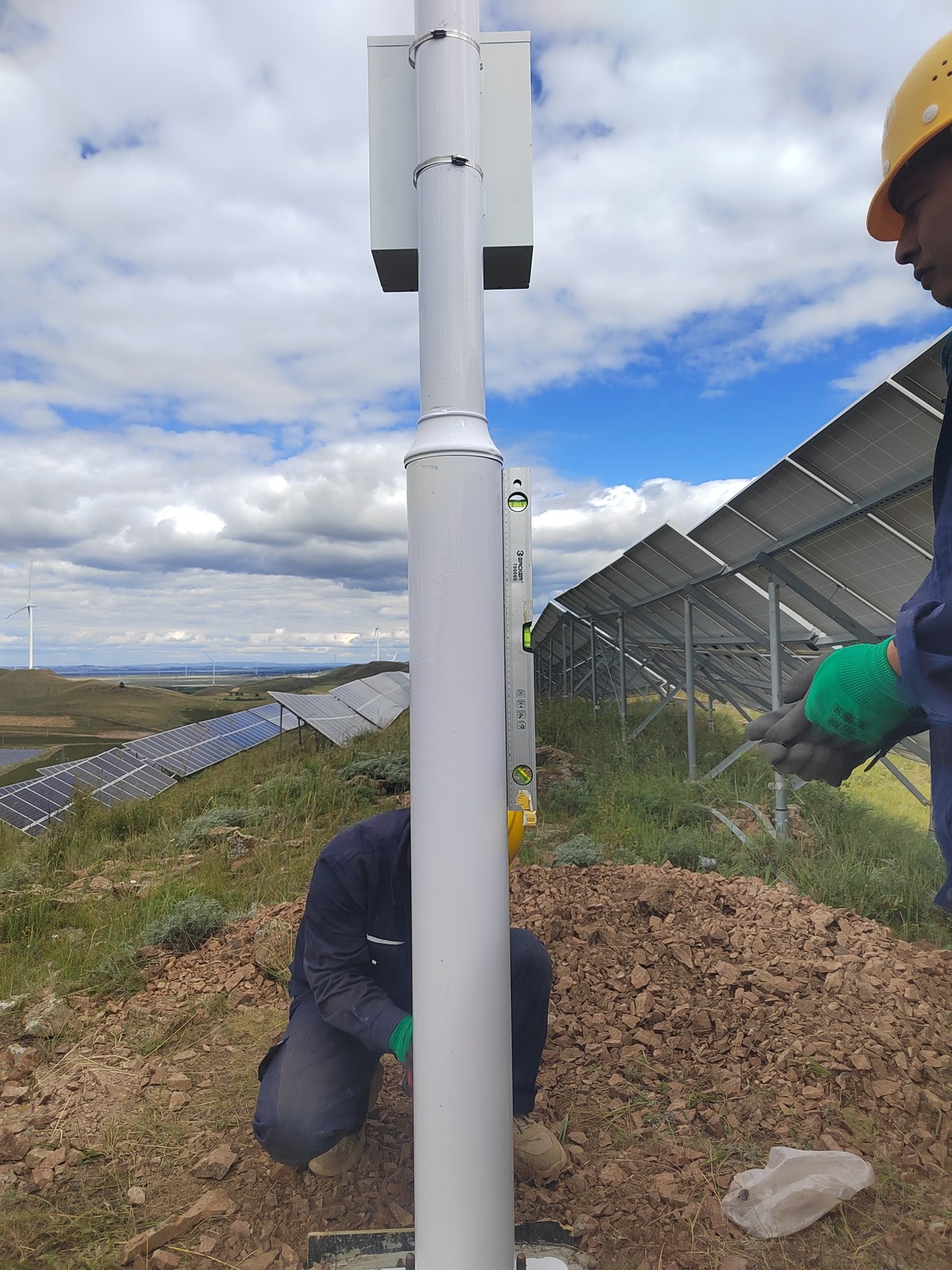

图 10监控立杆已竖立完成，工人在杆体旁使用水平尺（带绿色气泡）逐段校验杆体垂直度——这是基础质检的最后一道关键工序。水平尺上的两个绿色气泡都稳定居中，意味着立杆在两个方向上的垂直偏差均≤5mm，远优于国标 GB 50348 要求的≤10mm。杆体底部嵌入不锈钢防水机箱已安装到位，电源线、网线、光纤从机箱下方的预留孔穿出。整个画面传达出"工程质量可量化、可验证、可追溯"的工程理念。

9.1 调试交付五步法

① 单点调试每台摄像机、每个传感器逐台通电、聚焦、参数配置、画面清晰度校验

② 系统联调视频管理平台、智能分析服务、报警联动、存储录像、移动端推送全链路打通

③ 试联网 72 小时连续 72 小时不间断运行，在线率≥98%、录像完整率≥98%、误报率<5%

④ 第三方测评委托公安部检测中心出具型式检验报告，符合 GB 50348、GB/T 22239、GA/T 1788.2 等

⑤ 运维交接完整竣工图纸、设备清单、账号密码、培训手册、运维 SOP 一并交付场站

10系统价值：让光伏场站真正"无人值守、智能管控"

"过去巡检 1 遍要 4 个人 2 天，现在 1 个人坐在监控中心就能看完 200 万平方米的场站——发现问题主动推送到手机端，10 分钟内现场响应。"——某 100MW 光伏场站运维负责人

节省人力

每百兆瓦场站年节省巡检人工成本 60 万+，减少高危作业。

↑

提升效率

异常响应时间从 40 分钟缩短至 5 分钟内，事件闭环率 100%。

⚡

合规达标

符合 GB/T 38969、GB 50348、GB/T 22239、GA/T 1788.2 等全部国标。

⏱

7×24h 在线

全天候智能值守，在线率与录像完整率均≥98%。

✓

主动预警

火灾、入侵、设备异常提前发现，从"被动应对"到"主动防御"。

⊕

无人值守

远端集控中心统一管理多场站，单人可同时值守 5+ 场站。

11为什么选择北京波菲凯迪科技？

北京波菲凯迪科技专注智能安全管控领域 13 年，累计交付光伏场站、风电场、变电站、数据中心、智慧园区项目 200+，覆盖华北、西北、东北、华东四大区域。我们不只是卖设备，更是从勘察→设计→施工→运维全流程兜底的安防系统集成商。

13 年专业 200+ 项目 ISO9001 认证高新技术企业公安部检测报告 2 小时响应终身运维

全流程一站式服务：从现场勘察、方案设计、产品供货、施工安装、调试验收到运维保修，全部由自有团队完成，不外包、不转包；
主流品牌原厂授权：海康威视、大华、宇视、华为、科达、利凌等原厂金牌/银牌合作伙伴，所有设备正品可溯源；
合规验收保障：所有项目均按 GB 50348、GB/T 22239、GA/T 1788.2 施工，竣工即可通过公安/能源/消防部门验收；
7×24h 远程运维：项目交付后提供终身远程技术支持，2 小时内响应、48 小时内现场到位（华北地区）；
免费勘察出方案：北京及周边 200 公里内项目免费上门勘察、出具深化方案与效果图。

让您的光伏场站 24h 智能值守

13 年专业经验 · 200+ 项目交付 · 全流程一站式服务 · 终身运维保障

本方案可针对升压站、阵列区、箱变区、周界、出入口等不同场景灵活组合，免费出具深化设计

010-60777639 手机 130-1119-2188（孔先生）官网 www.prookid.com

北京波菲凯迪科技有限公司 · 专注智能安全管控 13 年

本文图片均为波菲凯迪一线项目组的真实施工记录，未经授权不得转载。
