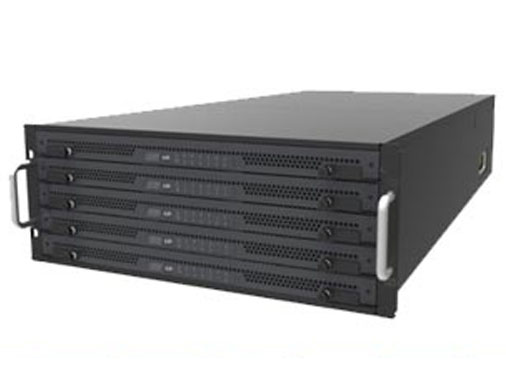

VX5060
高性能视频监控存储产品

高性能

* 支持iSCSI块直存技术,解决文件存储固有的碎片问题

* 视频专用缓存算法,极大的提升了磁盘访问性能,并延长磁盘使用寿命

* 支持SSD Cache,大幅提升热点数据的访问性能

高可靠

* 智能双控,当控制器检测到另一控制器故障时,自动进行故障切换,接管故障控制器业务;当故障控制器故障排除后,系统自动故障恢复

* 高速镜像写缓存,写缓存通过×16 PCIe3.0进行控制器之间镜像,保证故障切换后用户数据的完整性

* 虚拟IP动态迁移,当控制器故障发生切换时,故障控制器上的业务IP自动迁移到另一控制器上,保证业务的连续性

* 块虚拟化RAID技术RAID-NT,支持动态存储池、数据自动负载均衡、热备空间均匀分布在存储池的每一块磁盘上,重建性能>2TB/h

* 支持磁盘热插拔以及磁盘漫游技术

* 独有双BIOS设计,保证系统可靠启动和更新BIOS

* 根据当前系统繁忙情况自动调整阵列组的重建速度

* 秒级重建,只重建数据发生变化的部分,可将重建时间缩短至秒级

* 快速重建,通过拷贝方式重建数据,在较短时间内将濒危数据迁移至热备盘

* 磁盘预拷贝,支持磁盘健康管理,对有风险的磁盘提前进行数据预拷贝

* 阵列自动巡检和磁盘故障修复、磁盘坏块重映射功能有效降低磁盘故障

* 磁盘容错处理,当阵列多个磁盘错误的情况下,仍然保证业务可持续

* 独特的C-Video技术,在某一个阵列中由于多块磁盘失效而导致阵列失效后,业务的保持继续,保证视频数据可读和视频业务的继续存储

* 支持链路聚合和动态故障切换,在保证数据读写带宽的同时保障数据通路的可用和畅通

高级数据保护功能

* 支持镜像功能,当主资源发生故障,在线业务自动无缝切换到镜像资源上,保持业务的连续性

* 数据保险箱功能,在系统异常断电后,系统继续供电以保证将缓存数据写入数据保险箱,保证数据的完整性

* 配合IMOS平台,实现前端缓存补录和存储设备间的N+M备份

高密度设计

* 主机和磁盘柜在保持磁盘平行横插方式下,采用多层抽拉模式,实现4U60盘位的高密设计

* 多层抽拉模式和磁盘的独特‘易拉环’式结构设计,可方便实现前面板磁盘装载,不需要开设备上盖,维护方便

* 更换硬盘时只需要将磁盘对应抽屉拉出,不需要将设备整体拉出机柜,避免了机柜翻倒的风险

* 支持单硬盘热插拔,业务不会因抽屉被拉出而中断,确保每1秒的录像都能连续

高品质的硬件设计

* 部件全部模块化,无线缆设计,关键模块之间全部使用电信级连接器互连

* 基于intel 64位最先进多核处理器设计,多通道高性能ECC DDR4内存接口,先进的PCIe3.0、SAS3.0总线技术

* 控制器模块、电源模块、电池模块、风扇模块、接口模块等关键部件使用冗余架构设计,支持热插拔及在线更换,保证业务的连续性和数据的安全性,系统可用性达到99.999%

* 软硬件两级watchdog,保证在系统故障时无需人为介入系统可自动恢复业务正常

* 硬件过载保护机制,当温度异常升高达到硬件保护门限,则系统会自动关机以保护磁盘数据

* 自适应温度调节系统自动感知温度变化对风扇进行多档线性转速调节,风扇智能调速不仅能够降低风扇自身的功耗,而且可以对风扇进行降额使用,保证风扇的寿命可靠性

* 支持磁盘的顺序上电,避免大量磁盘同时上电时产生突发电流造成电流过载、电压跌落震荡等风险

防尘、防震、防腐蚀

* 独特的磁盘防尘设计,有效阻挡灰尘

* 专利的磁盘防震技术,降低磁盘共振传递以及外界对磁盘的冲击

* 采用独创防腐蚀预警技术和专利的磁盘防腐蚀技术,最大程度的减少外界对磁盘的腐蚀,延长磁盘使用寿命

简易维护管理

* 图形化多设备统一管理

* 监控存储配置一键操作、全面的实时环控监测

* 强大全面的告警机制,支持指示灯告警、邮件告警、蜂鸣告警、短信告警、数码管告警、SNMP告警等

绿色节能环保

* 对没有流量的磁盘进行休眠,减少磁盘功耗,有效延长磁盘使用寿命

* CPU智能调频技术,根据业务繁忙程度自动调整CPU频率,有效节约能耗

* 风扇多级调速技术,智能温控风扇转速,进一步降低系统能耗

产品规格 VX5024 VX5024@S VX5060 VX5060@S VX5024@E VX5024@S-E VX5060@E VX5060@S-E
性能(2Mb/s) 录像模式 1126路(录像+回放)
流媒体模式 512路接入+512路录像+512路转发
每控制器CPU 1个Intel 64位6核处理器 2个Intel 64位6核处理器
控制器个数 2 1(可扩到2) 2 1(可扩到2) 2 1(可扩到2) 2 1(可扩到2)
每控制器内存 标配8GB(可扩展至128GB) 标配16GB(可扩展至256GB)
每控制器网络接口 5个千兆以太网接口                4端口千兆以太网接口(选配)
2端口万兆以太网接口(选配)      4端口万兆以太网接口(选配)
2端口8Gbps FC接口(选配)      4端口16Gbps FC接口(选配)
每控制器扩展接口 2个 4x12Gbps Mini SAS HD 接口
磁盘通道数 24 60 24 60
最大磁盘数 672 660 672 660
磁盘类型 SATA/SSD/SAS/NL-SAS
RAID功能 支持JBOD、RAID 0、1、10、5、6、50、RAID-NT
支持自动空白盘全局热备、专有热备等多种热备方式
最大逻辑资源数量 2048
录像管理 iSCSI直存录像
录像资源管理
录像方式(计划、手动、告警联动)
录像下载
录像检索
回放控制(开始、暂停、停止、进度拖动、单帧前进、倍速前进、倍速后退)
回放媒体流承载(UDP、TCP)
支持录像回放打标签
告警特性 指示灯告警、蜂鸣器告警、邮件告警、SNMP Trap告警、短信告警、数码管告警等
支持操作系统 Windows、Linux、AIX、HP-UNIX、Solaris、VMware等
电源 1+1冗余 2+1冗余 1+1冗余 2+1冗余
电池 1+1冗余 1 1+1冗余 1
风扇 1+1冗余
外形尺寸 (高X宽X深) 175mm X 481.6mm X589mm (H×W×D) 175mm X 481.6mm X980mm (H×W×D)采用1.2m深度的机柜安装 175mm X 481.6mm X589mm (H×W×D) 175mm X 481.6mm X980mm (H×W×D) 采用1.2m深度的机柜安装
整机功耗 <550W(配置24个SATA磁盘) <870W(配置60个SATA磁盘) <550W(配置24个SATA磁盘) <870W(配置60个SATA磁盘)
电源模块 交流电源:100V~127V/200V~240V AC;60Hz/50Hz
满配置磁盘重量 <42kg <70kg <42kg <70kg
认证证书 CE、FCC、TUV、UL、CCC
工作环境温度 5°C~40°C

*注:规格有可能变更,请以随设备提供的资料为准

监控解决方案

宇视科技提供智能监控解决方案,集视频编解码、网络存储、管理平台和传输网络四大平台为一体,致力于打造一个开放、标准、融合、高效的监控系统。

VX5000系列产品监控应用示意图

在视频监控应用中,VX5000系列产品提供内嵌的数据管理模块为每个摄像头分配独立的存储资源,用来存储录像;同时具有所有存储资源的读权限,提供回放历史录像数据功能,并可巡检所有的资源,获取录像存储状态以及资源访问状态等。

联网应用解决方案

VX5000系列产品可为传统监控解决方案提供稳定可靠的专业存储设备。对于大规模分布式的监控系统,VX5000系列产品独特的横向扩展特性统一的集中管理方式,不仅满足容量、性能和带宽需求,还能大幅度降低总体建设和维护管理成本。

 VX5000系列产品监控大联网应用示意图
