产品型号：PRO-GD-01 可燃气体探测器
配件
功能特点
产品概述
本产品为高稳定性可燃气体探测器。它使用了业界ZigBee无线通信协议和信号分析处理技术，具有稳定和超高的探测及防误报性能。报警设备智能化管理无线网络，有效消除了同频干扰，探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，安装简单。探测器内置MCU智能控制，从而使探测器工作更加稳定，安全可靠。本产品适合住宅、酒店等存在可燃气体的场所，进行安全监测。可配合机械臂进行阀门的开关以及和其他智能设备的联动控制。

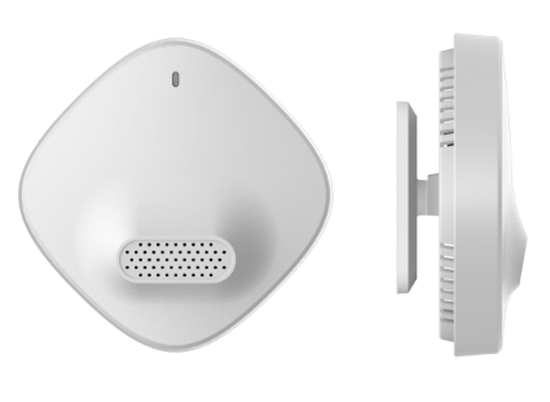

产品展示：
产品特点
▼ ZigBee无线2.4G技术，高可靠性，消除同频干扰
▼ 高可靠性传感器
▼ 故障自动监测并修复
▼ 探测天然气，液化石油气，煤气等
操作说明
1．对照“安装与接线”将探测器装在合适的位置。接通探测器电源。电路进入自检状态，电源指示灯长亮，蜂鸣器“嘀”的一声，电路进入预热状态（预热200秒），若设备没有加入网络，则设备的工作指示灯红色和绿色一起闪烁，0.5s闪烁一次，若在预热期间设备加入了网络，绿灯停止闪烁并常亮，红灯继续闪烁预热。200s后红灯停止闪烁，表示探测器进入正常工作状态。
2．探测器预热完成，进入正常工作状态后，如果设备未正常加入无线网络，设备继续以0.5s的频率闪烁红灯和绿灯40s。正常加入网络后设备绿色指示灯长亮，如未加入网络则红色指示灯长亮。(设备寻找网络包括预热总共闪灯4分钟)

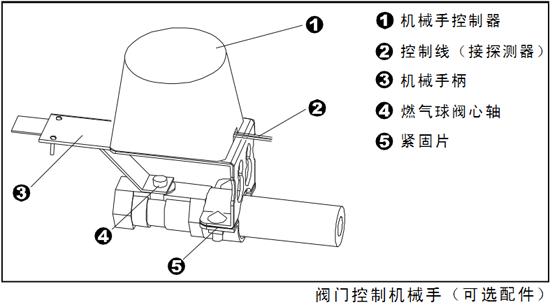

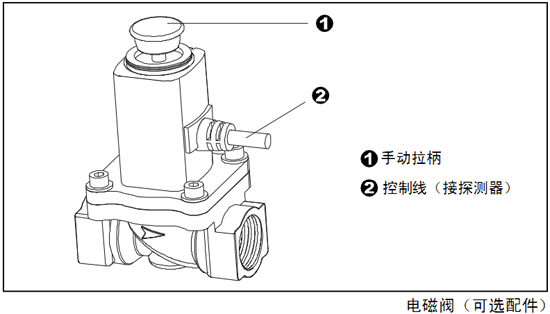

3．探测器探测到可燃气体浓度值发生变化，会实时上报变化值，若探测到可燃气体发生泄漏，工作指示灯显红色闪烁，同时蜂鸣器发出“嘀－嘀”报警声，发送无线信号（或开启排风扇排出泄漏的燃气），驱动电磁阀（或机械手）切断燃气供应，在网关端确认报警以后，设备停止声响，但是会继续闪灯，直到可燃气体排除后，红灯停止闪烁，若在报警期间已经确认报警，则设备动电磁阀（或机械手）打开燃气供应，同时探测器自动恢复到监控状态。
4．设备可以设置对可燃气体的探测敏感度，初次上电默认敏感度为中，同时可以设置和查询当前敏感度。
5．设备初次上电会采集一个初始值，若初始值不合理，设备会每隔30分钟向网关上报传感器校准错误，此时可以连续按4次测试键，进行探测器校准。设备在正常工作状态会检测传感器是否损坏，若传感器损坏，设备会每隔30分钟向网关上报传感器损坏。
6．如还有问题，请与售后服务中心联系。
加网络操作：
1、打开网络
网关上电，进入智能家居系统；单击“工程设置”，输入密码“888888”进入“工程设置”系统；再勾选“允许加入网络”。
2、添加设备
如设备上电，长按设备背后电源接线处S1键，直到设备指示灯红色和绿色开始闪烁，复位成功，探测器开始搜寻网络。
3、关闭网络
设备添加完毕后，在“工程设置”系统内单击“刷新”，查询到新添的设备后，退出工程设置即可.
技术参数
技术参数
输 入：AC90~250V 50Hz- 60Hz
待机功耗：≤14.5mA
工作功耗：≤15mA
预热时间：约200秒
报警指示：工作指示灯显红色闪烁
无线协议：IEEE802.15.4
发射频率：2400MHz~2483.5MHz
通讯距离：≤300米（空旷距离）
报警声压：≤85dB
传 感 器：气敏传感器
工作温度：-10℃～+50℃
环境湿度：最大95%RH（无凝结现象）
安装方式：壁挂
外形尺寸：108mm*108mm*31m
系统连接图
安装说明
1、首先确定所检测的气体比空气重或比空气轻，比空气重的气体：液化石油气；比空气轻的气体：天然气、人工煤气、沼气等。
2、根据燃气的轻重在合适的地方安装探测器。

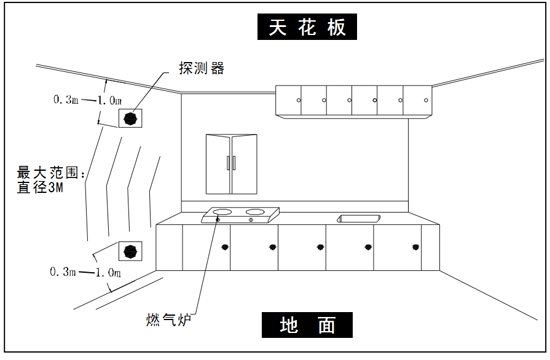

探测器比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源1.5米内，如下图。
3、将安装螺丝固定于墙面，挂上探测器。
4、家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。
5、按图接线，所有的接线安装必须符合国家及地方的有效法规、标准。导线芯的粗细应适当, 连接探测器和其它辅助装置的导线应有色彩标识，以免接错线。不恰当的连接将导致在发生燃气泄漏时，不能正常报警。
产品测试
探测器安装完毕后，可用打火机以不点火的方式，在距气体对流窗>5cm左右的距离向周围释放一些气体来检验探测器报警或作为系统联网调试时测试用，探测器报警时会有联网信号（开关量）输出，可作为各种安防报警主机的防区输入。不要过多的用燃气频繁试验，这样做会降低气敏元件的灵敏度。燃气的报警浓度根据GB15322.2-2003标准中所规定的值进行设定的。当环境空气中可燃气体浓度低于报警设定值时，探测器会自动停止报警，恢复到监控状态。
日常维护
探测器长时间的使用，气体对流窗处会有一些油污粘附，影响感气灵敏度。建议用户每三个月（或视污染情况）用刷子混合少量清洁剂在气体对流窗周围清洗，切勿使清洗液进入机体内，清洗后重新对产品进行测试。
注意事项
1. 本产品必须提供正确的连线和电源供电，无论任何原因失去电源，探测器将无法工作。
2. 本产品必需按照说明书的要求定期维护。
3. 探测器非寿命无限，应每半年测试一次，发现失效必须尽快维修或更换。
4. 本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用本产品外，在日常生活中还应提高警惕，加强安全防患意识。
